Membuat modul infrared IR Receiver menggunakan TSOP1838

Baca Disclaimer sebelum membaca / menonton video.

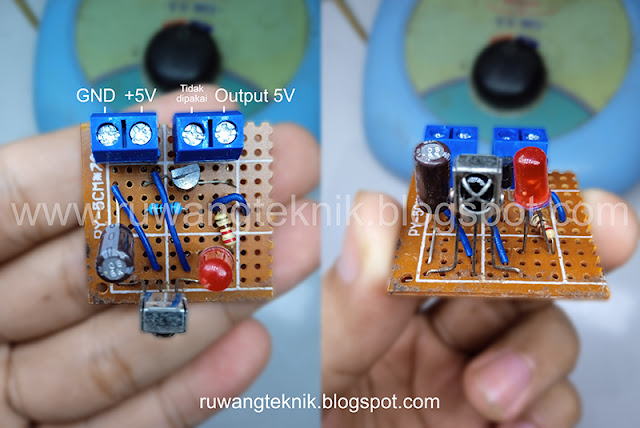

Halo Rek! kali ini Ruang Teknik akan membagikan skema untuk membuat modul infrared IR Receiver menggunakan TSOP1838 . Ok tanpa panjang lebar silahkan dibaca dan cek skema rangkaiannya dibawah ini.

Bahan:

• TSOP1838
• Papan PCB berlubang
• Resistor 1 K
• Resistor 220
• Terminal blok 2 pin (2 pcs)
• Elko 100 uF
• LED
• Trannsitor PNP BC558

Cara kerja modul:

• Modul ini membutuhkan power supply 5 volt
• LED hanya sebagai indikator power supply
• Jika TSOP1838 menerima sinyal infrared maka output akan mengeluarkan tegangan 5 volt, sinyal infrared yang dimaksudkan adalah dari remote TV atau sejenisnya atau bisa juga menggunakan LED infrared transmitter.

Kegunaan:

• Untuk rangkaian remote jarak jauh dengan sistem sinyal I/O, contoh menggunakan remote TV dikombinasi dengan Modul Counter jadi output dari modul Infrared ini masuk ke terminal input pada Modul Counter maka akan bisa menghasilkan remote jarak jauh yg bisa diaplikasikan pada bermacam alat elektronik.
• Jika dipasang pada kipas angin maka kita bisa menyalakan dan mematikan dengan remote TV hanya menggunakan 1 tombol yang sama (menggunakan tombol dari remote TV)
• Bisa juga dikombinasi mengunakan transistor sebagai saklar sementara
• Bisa juga dikombinasi mengunakan Arduino
• dan lain-lain sesuai kreatifitas anda

Membuat modul counter ON dan OFF dengan hanya menggunakan 1 input yang sama dengan IC 4017

Baca Disclaimer sebelum membaca / menonton video.

Halo Rek! kali ini Ruang Teknik akan membagikan skema untuk membuat Modul Counter dengan menggunakan IC 4017. Ok tanpa panjang lebar silahkan dibaca dan cek skema rangkaiannya dibawah ini.

Bahan:

• IC 4017
• Papan PCB berlubang
• Resistor 10 K
• Terminal blok 2 pin (2 pcs)

Cara kerja modul:

• Modul ini membutuhkan power supply 5 volt
• Jika terminal input diberi tegangan (5 volt) sesaat maka PIN 3 pada IC4017 mengeluarkan sinyal HIGH
• Jika terminal input diberi tegangan (5 volt) sesaat sekali lagi maka PIN 3 menjadi LOW dan PIN 2 menjadi HIGH
• Jika terminal input diberi tegangan (5 volt) sesaat sekali lagi maka PIN 3 menjadi HIGH dan PIN 2 menjadi LOW begitu seterusnya bergantian, sehingga modul ini memberi efek sperti saklar toggle ON OFF pada outputnya hanya saja bekerja mengunakan sinyal digital sebagai pemicunya.

Kegunaan:

• Untuk rangkaian remote jarak jauh dengan sistem sinyal I/O dengan input yang sama, contoh menggunakan remote TV dikombinasi dengan sensor IR receiver yang dipasang pada terminal input modul ini maka akan bisa menghasilkan remote jarak jauh yg bisa diaplikasikan pada bermacam alat elektronik.
• Jika dipasang pada kipas angin maka kita bisa menyalakan dan mematikan dengan remote TV hanya menggunakan 1 tombol yang sama (menggunakan tombol dari remote TV)
• Bisa juga dikombinasi mengunakan input dari sensor suara
• Bisa juga dikombinasi mengunakan input dari sensor cahaya
• dan lain-lain sesuai kreatifitas anda
